PVC PROFİL TESİSİ

 Estruderin vida-kovan sisteminden sonra bir adaptörle hatta bağlanan ve istenilen forma sahip profil veya borunun üretilebilmesini sağlayan ekstrüzyon kalıbıdır.

Ekstrüzyon kalıbı profil ve boruda farklılık gösterse de temel bileşen olarak:

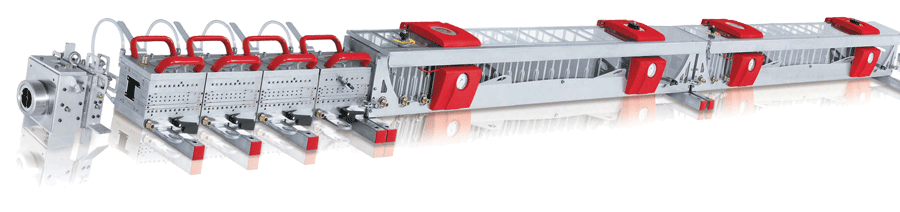

Sıcak Kalıp + Kuru Kalibre + Sulu Kalibre (Havuz)

a.Sıcak Kafa	b. Kuru Kalibre	c. Sulu Kalibre

Boru kalıbındaki kasetlerle profil kalıbındaki kasetler arasında fark vardır.

Bir profil - boru üretim tesisinde üretimin çeşitliliği ve kalitesi büyük ölçüde kalıplarının sayısı ve kalitesiyle alakalıdır.

Kalıp ekstruderden sonra, hammaddenin nihai şekline bürüneceği ortam olduğundan, şeklin tamda istenildiği gibi oluşturulması; bu oluşumun plastifikasyon tekniğine uygun olması, kalıplama prosesi boyunca gerek fiziki ve gereksi kimyasal özellikleri bakımından mütekamil bir ününün ortaya çıkması; çıkan ürünün bu özelliklerini teorik ömrü boyunca koruması, niteliğini oluşturan formülün kalitesinden sonra işte bu kalıpların kalitesine borçludur.

Kalıp seçerken kalıpla ilgili bilinmesi, göz önüne alınması gereken kriterler:

• Öncelikle kalıpta üretilecek profilin hızı bir başka ifadeyle kapasite
  Kalıbın verimliliği ile doğrudan ilişkilidir.
  Profilin şekli müsaade ettiğince kalıptan istenilen ekstruderin kapasiteni azami ölçüde doldurabilmesi başka bir ifadeyle optimum kapasite faydalanımıdır. Yüksek bedel ödeyerek yapacağınız bir yatırım, işletim esnasında üretim hızınıza, hattınızın kapasitesine, ayak uyduramıyora size kazandıracağı tek şey yüksek işletim maliyeti olacaktır. Zira ekstruderiniz daha yavaş - daha düşük kapasite ile çalışacak, daha fazla enerji ısıyla buhar olup uçacak, personelinizden yararlanma oranınız taban yapacaktır.
• Üretmek üzere tasarladığınız profili toleranslar dahilinde üretmenize yarayacak olan kalıp bir bakıma mühendislik - tecrübe işidir. Sadece belli formlarda işlenmiş bir çelik yığını ASLA DEĞİLDİR.  Doğru kalıpçının bulunması, teknik olarak doğruların talep edilmesi (İnisiyatifi kalıpçıya bırakmak, dümeni korsana teslim etmeye benzer), taleplerinizde gerçekçi olunması; İşte ancak bu sizi doğruya, kazanca ulaştıracaktır.
• Kalıpta kullanılacak çeliğin özellikleri
  Kalıbın uzun ömürlü, sürekli aynı tolerans bandında ürün vermesini sağlayacak olan, verdiğiniz enerjiyi doğrudan hammaddeye iletecek (sıcak kalıp) ve gerektiğinde de yine ondan alacak olan (kuru kalibre), hammaddenin aşındırıcı akma direncine; suyun, gerek sudaki ve gerekse hammaddedeki kimyasalların korozif etkisine karşı koyacak olan niteliği çeliğin kalitesini belirler. Artık standart olmuş bir kanıdır DIN normuna göre 1.2316 kodlu çeliğin kullanımı. Ancak metalurjik gelişmelerle dev metal şirketleri araştırmalarını sürdürerek meanik ve metalurjik açıdan kendi özgün standartlarını üretmektedirler. Ülkemizde yaygın olarak ürünleri satılan bu firmalar: Böhler - Uddeholm (M300, M303, M340, vb.), Scmolz-Bickenbach (Thyroplast 2316), Assab-Korkmaz (Ramax Serisi)'dir. Firmaların farklı ürünler piyasaya sunmaları onların talaşlı imalatlarını kolaylaştırmak, uzun ömürlü ve metalurjik bakımdan daha üstün özellikler kazanmalarını sağlamak içindir.
  Kalıbın en önemli maliyet kalemi olup, kullanıcı açısından kalite, verimlilik ve uzun ömrü niteleyici özelliktir.
• Kalıbın kullanım ömrü
• Yukarıda saydığımız özelliklerde de değindiğimiz üzere kalıbın nicel özellikleri, profildeki tolerans bandının sürekliliği, üretim hızı gibi değerleri saman alevi gibi bugün var yarın yok ise, muhakkak bu yatırımınız ölü bir yatırımdır. Ve maalesef bu parametrenin terazi ile tartımı; kumpas ile ölçümü; kavun gibi dibini koklayarak anlaşılması gibi nitelikleri yoktur.

Yüksek bedeller, özveri ve emeklerinizle kurduğunuz bir işletmenin verimlilik ve karlılık ekseninde yürümesinin yegane yolu akıllıca verilmiş kararlardan geçer. Yatırımınızın işleyen önemli dişlilerinden birisinin seçimini yaparken yukarıdaki parametrelerin optimum çizgide buluşmasını sağlamak; bunun sağlanması cihetinde doğru kılavuz kaptanı bulmak, vereceğiniz en isabetli karar olacaktır.

Doğruya ulaşma yolunda alacağınız kararlarda bilgi ve tecrübemiz ile hizmetinize talibiz.

SONRAKİ NEXT

PVC Profile and pipe extrusion mould is the most important item in the manufacture of profile or pipe.

An extrusion mould set is composed of:

• Die head
• Dry calibrator
• Water tank and elements.

In order to make the right choice for supplying extrusion mould, you should know what exactly you want. If you will leave the responsibility to mould supplier, that means you have left the control of your ship to a pirate.

Die head is one of the most important part of the set. It forms the profile. Thus the shape and quality of the profile in terms of plastification, in terms of physical and chemical properties are motly formed by die head. So how to chose the right extrusion tooling / mould?

The first thing is production speed in other words capacity.

The capacity should be so chosen that, as far as the shape permits, you should take the maximum benefit / capacity of your extrusion line. Otherwise it would be like attaching a small trailer to a huge truck. You will be spending most of your money for heating the air and your workers will be working like half resting and half working.

The Specifications of Steel

A mould or mould set is not a batch of steel. It is a sort of state of art of engineering and expertise. When buying a mould you are not only paying money to the cost of high quality steel but more than that to engineering, knowledge, technology, workmanship and service. Satisfiyng the fact of getting a mould made of DIN 1.2316 is not the sole target to have success in extrusion. Infact steel quality is also improved within DIN 2316. major high grade steel manufacturers have formed their own standards to achive ease of procesibility and long lasting service. Samples of such companies and products are: Böhler - Uddeholm (M300, M303, M340, etc.), Scmolz-Bickenbach (Thyroplast 2316), Assab (Ramax Series). Far east has also their standard JIS or 3Cr17NiMoV.

Life span of a mould

A mould that works only for one week or one month can not be considered as a mould, worth it should be named as knikknack or as an ornament. A proper mould should have a certain amount of life span to make most out of it.

Inorder to get most out of your investment, that you have put most of your belongings at risk, you should definitely fidn the righ guide first. We are in desire to be your pilot to reach safe seas.

We are just an e-mail distance from you.
